제품 상세정보
원래 장소: 심천, 중국
브랜드 이름: SUNTOR
인증: FCC, CE, RoHS
모델 번호: CD15NMT
지불과 운송 용어
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 플라스틱 상자
배달 시간: 7-15 일
지불 조건: 티 / T는, 웨스턴 유니온, 페이팔
공급 능력: 1000의 고정되는 달
변조: |
COFDM |
주파수 범위: |
1428~1448MHz |
대역폭: |
3MHz / 5MHz / 10MHz |
RF 전력: |
2w |
전원 공급: |
DC12~16V |
차원: |
104 × 62 × 22mm |
변조: |
COFDM |
주파수 범위: |
1428~1448MHz |
대역폭: |
3MHz / 5MHz / 10MHz |
RF 전력: |
2w |
전원 공급: |
DC12~16V |
차원: |
104 × 62 × 22mm |
표준 이더넷 및 TTL 일련 데이터 전송을 위한 무선 COFDM 송신기
CD15NMT 드론 비디오 송신기 및 수신기 사양...
소개

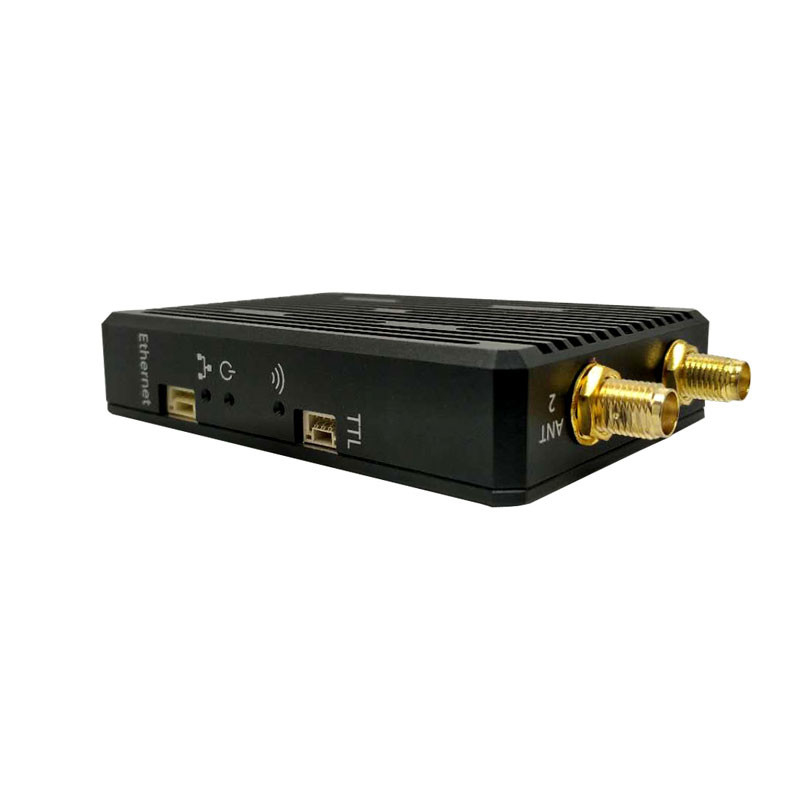

CD15NMT-mini는 최신의 소형화되고 기능적인 무선 전송 장비입니다.그것은 더 안정적인 신호 전송 품질을 만들기 위해 TDD 무선 전송 기술과 이중 안테나 다양성 디자인을 채택이 장치는 네트워크 데이터와 TTL 일련 데이터의 양방향 전송을 동시에 지원 할 수 있습니다. 데이터 링크는 다른 비율에 따라 조정 될 수 있습니다.그리고 업링크와 다운링크 데이터 링크 전송 속도는 비례적으로 조정될 수 있습니다.또한, 모듈은 옵션으로 2.4GHz/1.4GHz/800MHz의 세 개의 주파수를 가지고 있습니다.
특징
TDD OFDM 무선 전송 기술
선택적 주파수 800MHz,1.4GHz,2.4GHz;
크기 88x55x17mm 무게 N.W.: 110g N.W.: 140g (안테나 포함)
듀플렉스 전송 속도는 3-8Mbps입니다.
1-4 TX에서 1RX 또는 1TX에서 1-4 RX에서 포인트에서 포인트 및 포인트에서 멀티 포인트를 지원합니다. 예를 들어: 한 GCS에 세 드론, 한 드론에 세 GCS;
이중 안테나 다양성 설계로 신호 전송 품질이 더 안정적이고 높은 수신 감도성을 제공합니다.
LOS에서 15km 이상의 장거리, NLOS에서 200m-500m
최저 RF 전력 25dBm 및 전력 소비 TX 5W RX 5W
IP 비디오 출력 및 쌍방향 TTL 일련 데이터 지원;
적용
이 장비는 UAV 드론, 무인 선박, 무인 보트 및 로봇과 같은 지능형 무인 단말기의 사용에 적용 될 수 있습니다. 이 장치는 표준 이더넷 네트워크 데이터를 전송 할 수 있습니다.TTL 일련 포트 데이터, 광전압 전원 공급을 지원하며 드론, 무인 보트, 무인 차량, 유람선, 목표 항공기 분야에서 네트워크 비디오 신호 전송에 널리 사용될 수 있습니다.전동 우산, 로봇, 그리고 다른 분야. 신호 전송을 제어. 동시에, 그것은 휴대용 사용에 적합합니다, 법 집행 직원에 적합한 현장 비디오 형사학, 비상 배치,구출 현장, 해군, 공군, 경찰, 군대의 무장 세력과 같은 군사 프로젝트.
부속품
매개 변수
| 무선 | |
| 주파수 범위 | 1428~1448MHz |
| 대역폭 | 3MHz/5MHz/10MHz |
| 변조 | QPSK / 16QAM / 64QAM |
| 감수성 을 가지십시오 |
-108dBm@3MHz -106dBm@5MHz -103dBm@10MHz |
| 데이터 비율 | 최대 30Mbps 모든 노드 공유 |
| RF 전력 | 2W |
| 액세스 모드 | 포인트에서 포인트/포인트에서 멀티 포인트 |
| 시스템 | |
| 일련 포트 | 3 RS232 포트 우선 순위 |
| 이더넷 포트 | 2 내부 브릿지 모드를 가진 포트 |
| 안전 | AES128 암호화 |
| 전원 공급 |
DC12~16V 10W ( 수신기) 12W (전달기) |
| 인터페이스 | |
| RF 안테나 | SMA × 2 |
| 일련 포트 인터페이스 | 9pin ZH1.5mm (RS232 × 3) |
| 이더넷 인터페이스 1 | 4pin ZH1.5mm × 1 |
| 이더넷 인터페이스 2 | RJ45 커넥터 × 1 |
| 오디오 인터페이스 | 4pin ZH1.5mm × 1 |
| 전력 입력 | XT30PW 남성 × 1 |
| 신체적 | |
| 차원 | 104 × 62 × 22mm |
| 무게 | 노드당 142g |
