드론들 / UAV / UGV / USV를 위한 윌어리스 비디오 데이터 링크 통신
2023-05-08
드론,UAV,UGV,USV를 위한 무선 비디오 데이터 링크 및 통신
1드론,UAV,UGV,USV에 대한 무선 데이터 링크의 빠른 세부 사항
1.1 전형적인 작동 주파수: 1.4GHz
1.2 대역폭: 2/5/10/20MHz
1.3 송전력: 2W
1.4 전원 공급: DC15-36V
1.5 전송 속도: 90Mbps
1.6 NLOS 거리: 300~1000m
1.7 LOS 거리: 10KM 이상
1.8무게: 660g (배터리 포함)
1.9 보안/암호화: AES128/AES256
2설명드론,UAV,UGV,USV를 위한 무선 데이터 링크
무인 시스템 망 네트워크 라디오, 작은 크기, 가벼운 무게, 쉽게 설치,
이 시스템은 공동 주파수 네트워크 및 멀티 홉 릴레이를 채택하고, 포인트-투-포인트, 포인트-투-멀티포인트, 체인 릴레이, 메시 네트워크 및 하이브리드 네트워크 토폴로지와 같은 모든 네트워크 토폴로지를 지원합니다.
전송 거리는 지상에서의 열린 환경에서 10km 이상, 차단 환경에서 300-1000m ( 차단 환경에 따라) 에 도달 할 수 있습니다.그리고 공중에서 지상까지 30km 이상.
3. 스펙드론,UAV,UGV,USV를 위한 무선 데이터 링크
시스템 매개 변수
작동 주파수
1428~1448MHz
대역폭
5/10/20MHz,유연하고 구성 가능
전송 시스템
COFDM
변조 모드
BPSK/QPSK/16QAM/64QAM (자율 적응)
전송 능력
피크 속도 90Mbps@20MHz
RF 전송 전력
2W
감수성 을 가지십시오
-97dBm@1MHz
비디오 입력
IP 네트워크 비디오 입력 및 WIFI 비디오 액세스를 지원합니다 ((HDMI / AV는 사용자 정의해야합니다.)
네트워크 기능
네트워크 기능
≥52 노드
네트워크 점프
>10 홉
접근 시간
시스템 가동 후 5초
네트워크 토폴로지
중심이 없는 네트워크, 스타 네트워크, 체인 네트워크, 메시 네트워크 등
암호화 모드
DES (예정) AES128 / AES256 (선택)
전원 공급 폼
DC 15-36V 공급
전력 소비
≤ 30W

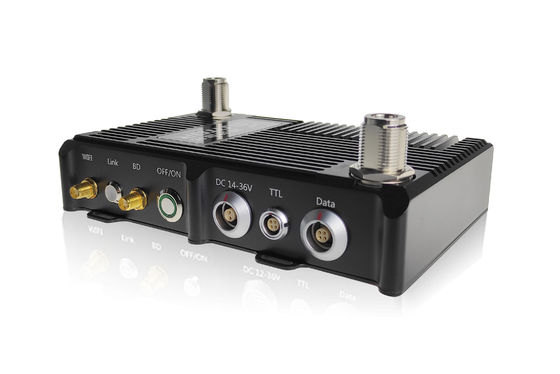

장비 인터페이스
안테나 인터페이스
N 타입 × 2
GPS 인터페이스
SMA 표면
WIFI 인터페이스
SMA 표면
이더넷 인터페이스
항공 인터페이스
물리적 지표
차원
≤163×113×54mm
장비 무게
≤660g
보호 수준
IP65
작동 온도
-30°C+65°C
4. 인터페이스드론,UAV,UGV,USV를 위한 무선 데이터 링크
5의 적용드론,UAV,UGV,USV를 위한 무선 데이터 링크
UVA, 무인 차량, 무인 보트, 로봇 및 가벼운 네트워크 요구 사항, 빠른 네트워크 액세스, 자동 멀티 홉 릴레이와 다른 응용 시나리오에 적합합니다.휴대용 개인 군인 시스템으로 빠르게 상호 연결된 3차원 네트워크를 형성할 수 있습니다., 차량에 장착된 시스템 및 주변 기지 스테이션 네트워크 장비 효율적인 협력을 달성하기 위해
무선 광대역 통신을 가능한 한 빨리 제공 할 수 있습니다. 응급 대응, 테러와 폭동 방지, 비밀 정찰, 특수 작전, 구조 및 재난 구호,일일 순찰 및 다른 "평화 및 비상"업무.
우리의 무인 시스템 라디오는 UAV (무인 항공기), UGV (무인 지상 차량) 및 정부 및 기업 부문의 다른 로봇 플랫폼을 위해 특별합니다.
6부속품드론,UAV,UGV,USV를 위한 무선 데이터 링크
1 X 무인 시스템 라디오 호스트 X1
2 X RF 안테나
1 x 와이파이 안테나
1 X 베이두 안테나
1 X 네트워크 포트 공기 플러그
1 X Serial Port 공기 플러그
1 X 전력 케이블
