제품 상세정보
원래 장소: 심천, 중국
브랜드 이름: SUNTOR
인증: FCC, CE, RoHS
모델 번호: CD100NMT
지불과 운송 용어
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 플라스틱 상자
배달 시간: 7-15 일
지불 조건: 티 / T는, 웨스턴 유니온, 페이팔
공급 능력: 1000의 고정되는 달
변조: |
TDD-COFDM |
영상 입력: |
고해상도 멀티미디어 인터페이스 / SDI |
결의: |
풀 HD 1920*1080P |
지연: |
15-30ms |
자료: |
SBUS/PPM/TTL |
범위: |
100-120km |
무게: |
251g |
크기: |
송신: 76x73x44mm RX: 76x73x23mm |
변조: |
TDD-COFDM |
영상 입력: |
고해상도 멀티미디어 인터페이스 / SDI |
결의: |
풀 HD 1920*1080P |
지연: |
15-30ms |
자료: |
SBUS/PPM/TTL |
범위: |
100-120km |
무게: |
251g |
크기: |
송신: 76x73x44mm RX: 76x73x23mm |

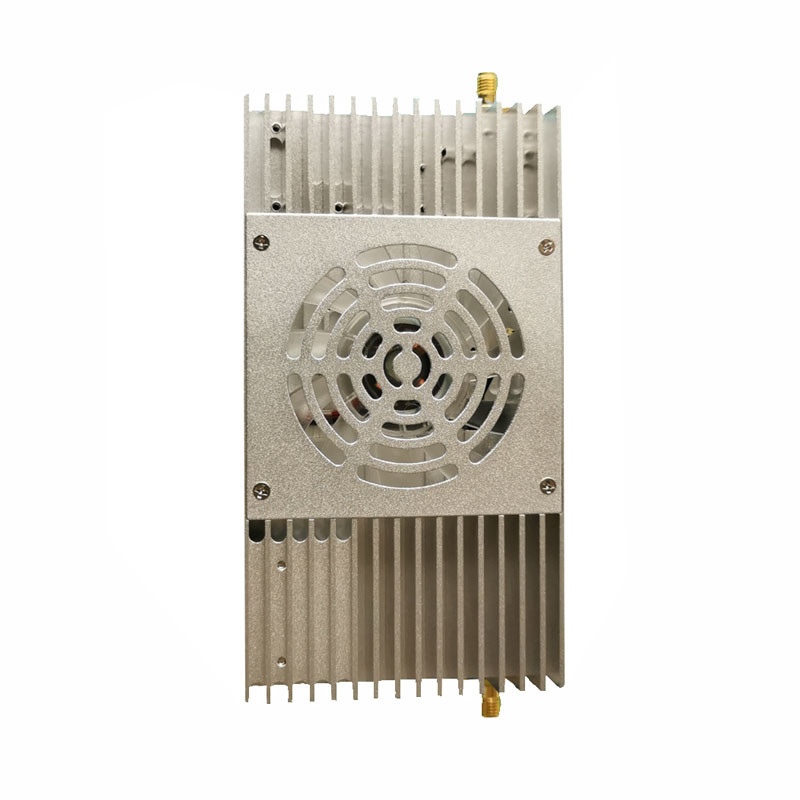

120km 지원 마블린, 헬리콥터 / 고정 날개 UAV 무선 이동 비디오 시스템
소개
CD100NMT는 무인 차량을 위한 통합 지상 역이다. 2개의 하이 가인 옴니 안테나, 진정한 다양성 무선 비디오 수신기 및 전체 듀플렉스 데이터 채널이 장치에 내장되어 있다.사용자가 연결을 하는 번거로움을 자유로이외부 I/O 인터페이스는 데이터, 비디오, 전력 및 모니터링에 대한 모든 연결을 표준 서식용 커넥터로 가져옵니다.
특징
변질: TDD-COFDM
주파수: 2.4GHz ((2.400 - 2.482 GHz)
공중에서 지상 거리는 100-120km
듀플렉스 데이터: SBUS/PPM/TTL 지원
시스템 지연: 15-30ms
비디오 입력: 고화질 멀티미디어 인터페이스/SDI
/ RX:
/RX: 146g
TX
차원: 76x73x44mm
무게: 251g
고화질 멀티미디어 인터페이스/SDI 비디오 입력, 자동 파일럿 시스템 및 UAV 나젤 지원
송신용 안테나
RX
차원: 76x73x23mm
무게: 146g
고화질 멀티미디어 인터페이스 / 이더넷 비디오 출력 지원, GS, RC, PC 및 디스플레이에 연결
수신용 이중 안테나
적용
매개 변수
| 빈도 | 2.4GHZ ((2.400-2.482GHz) |
| 무선 오류 용도 | 무선 베이스밴드 FEC 전방 오류 수정 / 비디오 MPEG 슈퍼 오류 수정 |
| RF 전송 전력 | 3W (공중에서 지상 100-120km) |
| 전력 소비 | TX: 15W / RX: 8W |
| 대역폭 | 2/4/6/8MHz |
| 지연시간 | ≤15-30ms |
| 안테나 | 1T1R |
| TX: 5db (Omni 안테나) | |
| RX: 12db (Omni 안테나) | |
| 비디오 색상 공간 | 기본값 4:2:0/선택: 4:22/4:4:4 |
| 비디오 압축 형식 | AVC는 H.265 기능 TS 스트림 (지원 코드 스트림 출력) 을 추가합니다 |
| 통신 채널 암호화 | WEP, WPA(PSK), WPA2(PSK), WPA+WPA2 (PSK) |
| 전송 모드 | 지점에서 지점으로 |
| 송신 거리는 | 공중에서 지상 100-120km |
| 시작 시간 | 25년 |
| 양방향 기능 |
전송 및 수신을 위해 하나의 링크로 여러 라디오 링크를 통합 SBUS/PPM/TTL 지원 |
| 링크 재구성 시간 | ≤ 1s |
| TDMA 변조 | 다운링크 QPSK / 업링크 BPSK |
| 전원 공급 | DC 7~18V |
|
인터페이스 (TX & RX에서 동일한 인터페이스) |
11080P/60 고화질 멀티미디어 인터페이스 미니 RX (SDI 요청) |
| 2100Mbps 이더넷 포트 | |
| 3이더넷 포트를 TTL 시리즈 포트로 변환 (TCP/UDP 지원) | |
|
4RS232 일련 포트 (12V 전기 수준, 60초 동안 3000V 펄스 전압에 저항하고 반 정적 보호) |
|
|
5RS422/485 일련 포트 (60초 동안 3000V 펄스 전압에 저항하고 반 정적 보호) |
|
| 6SBUS/PPM 연대 포트 | |
| 7. 오디오 (트럼펫) S2 포트 확장 응용 프로그램 | |
| 8전력 입력 XT30 (DC7-18V) | |
| 9안테나 SMA RF | |
| 표시등 | 고화질 멀티미디어 인터페이스 입력/출력 표시기 |
| 송신 및 수신 WL 표시기 | |
| 비디오 보드 표시기 | |
| 힘 | |
| 외모 디자인 | CNC 기술/ 방수 설계의 이중 알루미늄 합금 껍질 |
| 온도 | 작동 온도:-40°C ~ 85°C |
| 저장 온도:-55°C ~ 100°C | |
| 차원 | TX: 76x73x44mm |
| RX: 76x73x23mm | |
| 무게 | TX: 251g, RX: 146g |
