양용 RS232 무인비행기 영상 전송기, 무선 Hd 전송기 70Mbps 전달 비율

제품 상세정보

원래 장소: 심천, 중국

브랜드 이름: SUNTOR

인증: FCC, CE, RoHS

모델 번호: ST5NPT

지불과 운송 용어

최소 주문 수량: 1 세트

가격: Negotiation

포장 세부 사항: 플라스틱 상자

배달 시간: 7-15 일

지불 조건: 티 / T는, 웨스턴 유니온, 페이팔

공급 능력: 1000의 고정되는 달

최상의 가격을 얻으세요
지금 연락하세요
사양
하이라이트:

우아프 비디오 송신기

,

드론 무선 비디오 송신기

,

두개 방식 우아프 hd 송신기

조정:
COFDM
주파수:
2.4GHz (2.402-2.478GHz)
랜스미팅 전원:
23dBm
송신 전력:
공대지 5km
전송률:
70Mbps
사이즈:
68×48x14mm
중량:
59g
조정:
COFDM
주파수:
2.4GHz (2.402-2.478GHz)
랜스미팅 전원:
23dBm
송신 전력:
공대지 5km
전송률:
70Mbps
사이즈:
68×48x14mm
중량:
59g
설명
양용 RS232 무인비행기 영상 전송기, 무선 Hd 전송기 70Mbps 전달 비율

양용 RS232 자료 및 HD 영상 UAV 전송기 및 수신기 체계

사양 시트

사용자 설명서

소개:

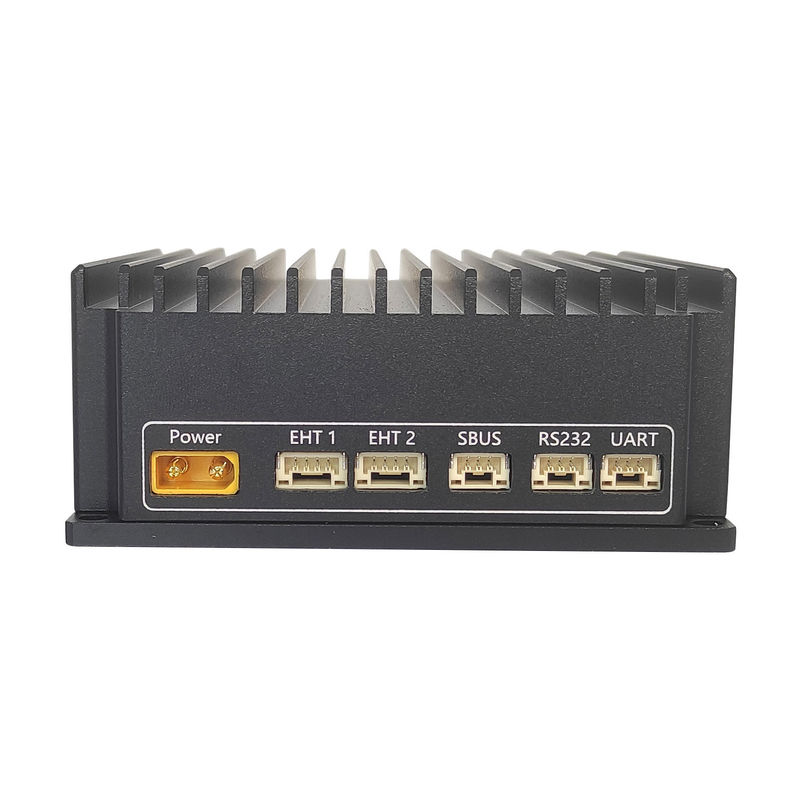

ST5NPT UAV HD 전송기는 고선명 COFDM 이동할 수 있는 영상 전송기의 우리의 자신의 연구와 개발, 장치 용도 직각 주파수 분해 다중 송신 기술, 용도 고선명 비디오 영상, 70Mbps까지 자료 전송 대역폭 도달을 전달하는 상대적으로 좁은 공기 대역폭 입니다. 장치는 2.4GHz 주파수 대에서 일반적으로 작동되고, 고도 및 고속 운동 과정에 있는 자료 전송 안정을 만들 수 있습니다. 공대지와 UAV HD 이미지 전송을 위한 비디오 전송을 위해 아주 적당한.

주요 특징:

  • 2.4GHz 빈도에, 필요로 한, LOS (가시거리) 사용을 위해서만 적당한 면허 운영합니다
  • 전송 힘 400mW
  • 5km 이상 긴 운영 범위
  • 공기는 800kbps까지 10Mbps의 연결 높은 쪽으로 6Mbps까지 다운링크에, 가속화합니다
  • 설치하는 연결은/시간을 60ms 보다는 보다 적게 재기합니다
  • 68×48x14mm의 소형 사이즈
  • 라이트급 선수 59g 보다는 더 적은
  • 지원되는 자유 코스 경마와 점에 다지점
  • 1080P 높은 정의 영상을 위한 낙관된 전송
  • 국부적으로 옆 단위의 PPM 항구를 통해서 장치 배 안에 UAV를 통제하기 위하여 2개의 먼 관제사를 지원하거든. 그리고 선내에 단위는 SBus 1개의 항구 및 2개 PPM 항구를 통해서 제어 신호를 동시에 출력합니다
  • 2 투명한 연속되는 데이터 링크, 끝과 끝 지연 10ms 보다는 더 적은
  • 투명한 TCP/IP 전송 채널은 IP에 근거한 장치를 UAV 플랫폼에 적용하는, 최대 융통성을 제공합니다

이 모형에는 경량의, 소형 크기, 저출력 소비, 높은 안정성의 이점이 그리고 받 감도 있습니다. RJ45와 TTL 양지향성 직렬 포트로, 이 모형은 무선 영상과 이더네트 자료를 전달할 수 있습니다.

모수

모형: ST5NPT
빈도 2.4GHz (2.402-2.478GHz) 조정가능한
RF 전달 힘

ST5NPT: 23dBm (공대지 5km)

ST10NPT: 30Bbm (공대지 10km)

ST20NPT: 33dBm (공대지 20km)

빈도 대역폭 2MHz/20MHz 조정가능한
안테나 1T1R
비트율의 조정 형태 소프트웨어 조정
통신 채널 부호 매김 WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256
전송 형태 다지점에 자유 코스 경마/점
시동 시간 < 30s="">
전송 거리

ST5NPT: 공대지 5km

ST10NPT: 공대지 10km

ST20NPT: 공대지 20km

체계 잠복 ≤60ms
양용 기능

전달하고 받기 위하여 하나로 다수 무선 결합을 통합하십시오.

SBUS/PPM/TTLS 1 직업적인 커뮤니케이션 단위를 지원하십시오

선택
전달 비율 70Mbps
DC 12V 선택 DC7~18V
전력 소비

ST5NPT

TX: 3Watts

RX: 3Watts

ST10NPT

TX: 4Watts

RX: 4Watts

ST20NPT

TX: 6Watts

RX: 6Watts

최대
온도

작용 온도: -40 - 85°C

저장 온도: -55 - 100°C

공용영역

전원 입력 공용영역 × 1

안테나 공용영역 × 1

RS232 양지향성 항구 × 1

Windows × 1에 USB/RJ45에 이더네트

소프트웨어 조정
표시등

RJ45 입출력 표시등

표시등을 전달하고 받기

표시등을 전달하고 받기

힘 빛

외관 디자인 방수 디자인을 가진 CNC 기술 두 배 알루미늄 합금 포탄
크기 68×48x14mm
순중량 Tx: 59g Rx: 59g
